การควบคุมโครงสร้างภายในหลักในเครื่องถ่ายภาพแกนกลางแบบร้อนคืออะไร?

ในฐานะผู้ให้บริการเครื่องถ่ายภาพหลักประเภทร้อนฉันได้เห็นบทบาทสำคัญของเครื่องจักรเหล่านี้โดยตรงในอุตสาหกรรมโรงหล่อ การทำความเข้าใจการควบคุมโครงสร้างภายในหลักของเครื่องยิงแกนชนิดร้อนเป็นสิ่งสำคัญสำหรับทั้งผู้ผลิตและผู้ใช้ปลายทาง ในบล็อกนี้เราจะเจาะลึกลงไปในแง่มุมสำคัญของระบบควบคุมนี้และผลกระทบต่อประสิทธิภาพโดยรวมของเครื่อง

1. บทนำเกี่ยวกับเครื่องถ่ายภาพหลักประเภทร้อน

เครื่องถ่ายภาพหลักประเภทร้อนเป็นอุปกรณ์สำคัญในกระบวนการก่อตั้ง พวกเขาจะใช้ในการผลิตแกนทรายซึ่งจะใช้ในการคัดเลือกนักแสดงเพื่อสร้างโพรงภายในที่ซับซ้อนในชิ้นส่วนโลหะ เครื่องจักรเหล่านี้ทำงานโดยการถ่ายภาพส่วนผสมของทรายและเรซินลงในกล่องแกนอุ่นที่ซึ่งเรซิ่นสามารถรักษาทรายให้แข็งตัวให้เข้ากับรูปร่างแกนที่ต้องการ

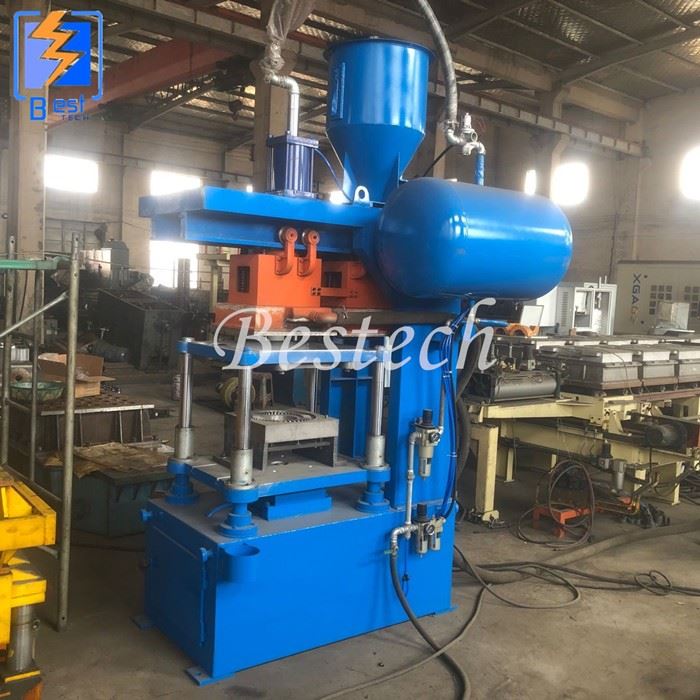

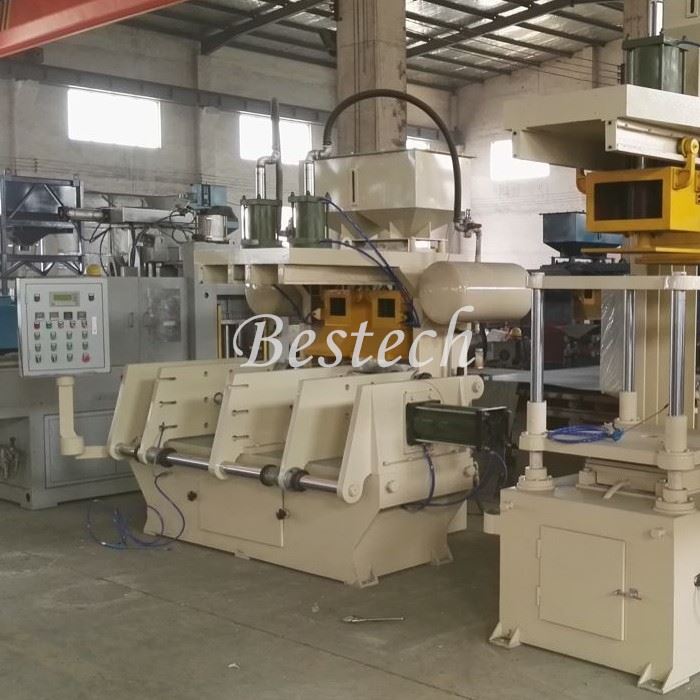

มีเครื่องยิงแกนหลักประเภทต่าง ๆ ที่มีอยู่ในตลาดเช่นนักกีฬาแกนทรายแนวนอน-Hox Box Sand Core Shooter, และเครื่องถ่ายภาพหลักพร้อมสายพานลำเลียง- แต่ละประเภทมีคุณสมบัติและแอพพลิเคชั่นที่เป็นเอกลักษณ์ของตัวเอง แต่พวกเขาทั้งหมดแบ่งปันความต้องการทั่วไปสำหรับการควบคุมโครงสร้างภายในที่แม่นยำ

2. ส่วนประกอบสำคัญของระบบควบคุมโครงสร้างภายใน

2.1 ระบบการให้อาหารทราย

ระบบการให้อาหารทรายเป็นขั้นตอนแรกในกระบวนการถ่ายภาพหลัก มันมีหน้าที่รับผิดชอบในการส่งมอบทรายในปริมาณที่เหมาะสม - ส่วนผสมของเรซิ่นไปยังห้องยิง การควบคุมการให้อาหารทรายที่แม่นยำเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าคุณภาพแกนที่สอดคล้องกัน โดยทั่วไปแล้วระบบจะประกอบด้วยถังทรายกลไกการให้อาหาร (เช่นตัวป้อนสกรูหรือเครื่องป้อนนิวเมติก) และวาล์วควบคุม

วาล์วควบคุมควบคุมการไหลของทราย - ส่วนผสมของเรซิ่นลงในห้องถ่ายภาพ ด้วยการปรับเวลาเปิดและปิดของวาล์วเราสามารถควบคุมปริมาณทรายที่ป้อนเข้าสู่ห้อง สิ่งนี้มักจะทำผ่านตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLC) ซึ่งสามารถตั้งโปรแกรมให้ทำตามรูปแบบการให้อาหารที่เฉพาะเจาะจงตามข้อกำหนดของแกนหลักที่ผลิต

2.2 กระบอกยิง

กระบอกสูบถ่ายภาพเป็นหัวใจของกระบวนการถ่ายภาพหลัก มันสร้างอากาศหรือก๊าซแรงดันสูงที่ใช้ในการถ่ายภาพส่วนผสมของทราย - เรซินลงในกล่องแกนกลาง ความดันและความเร็วของกระบวนการถ่ายภาพมีผลกระทบอย่างมีนัยสำคัญต่อคุณภาพของแกน

การควบคุมทรงกระบอกถ่ายภาพเกี่ยวข้องกับการปรับความดันและจังหวะของกระบอกสูบ เซ็นเซอร์ความดันมักจะติดตั้งในระบบถ่ายภาพเพื่อตรวจสอบความดัน PLC สามารถปรับความดันตามข้อเสนอแนะจากเซ็นเซอร์ ตัวอย่างเช่นหากแรงดันต่ำเกินไป PLC สามารถเพิ่มแรงดันเพื่อให้แน่ใจว่าส่วนผสมของทราย - เรซิ่นถูกยิงเข้าไปในกล่องแกนอย่างถูกต้อง จังหวะของกระบอกสูบยังต้องมีการควบคุมอย่างแม่นยำเพื่อให้แน่ใจว่าปริมาณทรายในปริมาณที่เหมาะสมถูกยิงเข้าไปในกล่องหลัก

2.3 ระบบทำความร้อนกล่องหลัก

ระบบทำความร้อนกล่องหลักมีหน้าที่ในการรักษาเรซิ่นในส่วนผสมของทราย - เรซินทำให้ทรายแข็งตัวให้เข้ากับรูปร่างแกนที่ต้องการ อุณหภูมิของกล่องหลักจะต้องมีการควบคุมอย่างแม่นยำเพื่อให้แน่ใจว่าการบ่มที่เหมาะสม

เซ็นเซอร์อุณหภูมิถูกติดตั้งในกล่องแกนเพื่อตรวจสอบอุณหภูมิ ระบบทำความร้อนซึ่งสามารถเป็นไฟฟ้าหรือก๊าซ - ถูกยิงจะถูกควบคุมโดย PLC ตามข้อเสนอแนะจากเซ็นเซอร์อุณหภูมิ หากอุณหภูมิต่ำเกินไป PLC สามารถเพิ่มกำลังความร้อนเพื่อเพิ่มอุณหภูมิ หากอุณหภูมิสูงเกินไป PLC สามารถลดกำลังความร้อนเพื่อป้องกันการบ่ม เรซินประเภทต่าง ๆ มีความต้องการอุณหภูมิการบ่มที่แตกต่างกันดังนั้นระบบทำความร้อนจึงต้องสามารถปรับอุณหภูมิตามเรซินเฉพาะที่ใช้

2.4 ระบบดีดออก

ระบบดีดออกจะใช้เพื่อลบแกนที่ผ่านการบ่มออกจากกล่องแกนหลังจากกระบวนการถ่ายภาพและการบ่ม เวลาและแรงของการขับออกจะต้องถูกควบคุมอย่างแม่นยำเพื่อป้องกันความเสียหายต่อแกน

ระบบดีดออกมักจะประกอบด้วยทรงกระบอกขับออกและแผ่นดีดออก PLC ควบคุมการทำงานของกระบอกสูบดีดออกโดยพิจารณาว่าจะเริ่มกระบวนการดีดออกเมื่อใดและใช้แรงมากเท่าใด สามารถติดตั้งเซ็นเซอร์แรงในระบบดีดออกเพื่อตรวจสอบแรงที่ใช้ หากแรงสูงเกินไป PLC สามารถลดแรงเพื่อป้องกันไม่ให้แกนเกิดความเสียหาย

3. ความสำคัญของการควบคุมโครงสร้างภายในที่แม่นยำ

3.1 คุณภาพของแกนกลาง

การควบคุมโครงสร้างภายในที่แม่นยำทำให้มั่นใจได้ว่าแกนที่ผลิตโดยเครื่องยิงแกนชนิดร้อนมีคุณภาพที่สอดคล้องกัน ด้วยการควบคุมการให้อาหารทรายกระบวนการถ่ายภาพอุณหภูมิกล่องแกนและกระบวนการดีดออกเราสามารถมั่นใจได้ว่าแกนมีความหนาแน่นรูปร่างและความแข็งแรงที่เหมาะสม นี่เป็นสิ่งสำคัญสำหรับการแสดงของแกนในกระบวนการคัดเลือกนักแสดง ตัวอย่างเช่นหากแกนกลางมีความหนาแน่นไม่สม่ำเสมอมันอาจทำให้เกิดข้อบกพร่องในส่วนของการหล่อ

3.2 ประสิทธิภาพการผลิต

การควบคุมที่แม่นยำยังช่วยเพิ่มประสิทธิภาพการผลิตของเครื่องยิงแกนชนิดร้อน ด้วยการเพิ่มประสิทธิภาพการให้อาหารทรายการถ่ายภาพการทำความร้อนและการขับออกเราสามารถลดเวลารอบของเครื่องได้ ตัวอย่างเช่นหากกระบวนการถ่ายภาพถูกควบคุมอย่างแม่นยำเราสามารถลดระยะเวลาที่ใช้ในการถ่ายภาพส่วนผสมของทราย - เรซินลงในกล่องแกนเพิ่มจำนวนแกนที่สามารถผลิตได้ต่อชั่วโมง

3.3 การประหยัดต้นทุน

การควบคุมโครงสร้างภายในที่แม่นยำสามารถนำไปสู่การประหยัดต้นทุน ด้วยการลดจำนวนคอร์ที่มีข้อบกพร่องเราสามารถประหยัดค่าใช้จ่ายของวัตถุดิบและการทำใหม่ได้ นอกจากนี้โดยการปรับปรุงประสิทธิภาพการผลิตเราสามารถลดต้นทุนแรงงานต่อคอร์ ตัวอย่างเช่นหากเครื่องสามารถผลิตคอร์มากขึ้นต่อชั่วโมงเราต้องการตัวดำเนินการน้อยลงในการเรียกใช้เครื่อง

4. ความท้าทายในการควบคุมโครงสร้างภายใน

4.1 การสึกหรอของส่วนประกอบ

ส่วนประกอบของเครื่องยิงแกนชนิดร้อนเช่นกระบอกสูบการถ่ายภาพกลไกการให้อาหารทรายและกล่องหลักอาจมีการสึกหรอและฉีกขาดตลอดเวลา สิ่งนี้สามารถส่งผลกระทบต่อความแม่นยำของการควบคุมโครงสร้างภายใน ตัวอย่างเช่นหากแมวน้ำในกระบอกสูบถ่ายภาพนั้นอาจทำให้สูญเสียความดันส่งผลกระทบต่อกระบวนการถ่ายภาพ การบำรุงรักษาอย่างสม่ำเสมอและการเปลี่ยนส่วนประกอบที่สึกหรอเป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าความแม่นยำของระบบควบคุมอย่างต่อเนื่อง

4.2 การเปลี่ยนแปลงของวัตถุดิบ

คุณสมบัติของทรายและเรซินที่ใช้ในกระบวนการถ่ายภาพหลักอาจแตกต่างกันไปจากแบทช์เป็นแบทช์ รูปแบบเหล่านี้อาจส่งผลกระทบต่อการให้อาหารทรายกระบวนการถ่ายภาพและกระบวนการบ่ม ตัวอย่างเช่นหากทรายมีการกระจายขนาดอนุภาคที่แตกต่างกันอาจส่งผลกระทบต่อความสามารถในการไหลของส่วนผสมของทราย - เรซิ่นซึ่งต้องปรับเปลี่ยนระบบการให้อาหารทราย

4.3 ความซับซ้อนของการออกแบบหลัก

เมื่อความต้องการการออกแบบแกนกลางที่ซับซ้อนมากขึ้นการควบคุมโครงสร้างภายในจึงมีความท้าทายมากขึ้น การออกแบบหลักที่ซับซ้อนอาจต้องมีการควบคุมการให้อาหารการถ่ายภาพและกระบวนการทำความร้อนที่แม่นยำยิ่งขึ้น ตัวอย่างเช่นแกนที่มีผนังบางอาจต้องใช้กระบวนการถ่ายภาพที่แม่นยำยิ่งขึ้นเพื่อให้แน่ใจว่าส่วนผสมของทราย - เรซิ่นสามารถเข้าถึงทุกส่วนของกล่องแกน

5. บทสรุปและเรียกร้องให้ดำเนินการ

โดยสรุปการควบคุมโครงสร้างภายในหลักในเครื่องถ่ายภาพแกนกลางร้อนเป็นสิ่งที่ซับซ้อน แต่สำคัญของกระบวนการโรงหล่อ มันเกี่ยวข้องกับการควบคุมที่แม่นยำของระบบการให้อาหารทราย, กระบอกยิง, ระบบทำความร้อนกล่องหลักและระบบการขับออก การควบคุมที่แม่นยำทำให้มั่นใจได้ถึงคุณภาพของแกนปรับปรุงประสิทธิภาพการผลิตและนำไปสู่การประหยัดต้นทุน

อย่างไรก็ตามยังมีความท้าทายในการควบคุมโครงสร้างภายในเช่นการสึกหรอของส่วนประกอบการเปลี่ยนแปลงของวัตถุดิบและความซับซ้อนของการออกแบบหลัก ในฐานะผู้ให้บริการเครื่องถ่ายภาพหลักประเภทร้อนเรามุ่งมั่นที่จะปรับปรุงระบบควบคุมของเราอย่างต่อเนื่องเพื่อเอาชนะความท้าทายเหล่านี้และให้ลูกค้าด้วยเครื่องที่มีคุณภาพสูง

หากคุณอยู่ในอุตสาหกรรมโรงหล่อและกำลังมองหาเครื่องยิงแกนประเภทร้อนที่เชื่อถือได้เรายินดีเป็นอย่างยิ่งที่จะหารือเกี่ยวกับข้อกำหนดเฉพาะของคุณ ทีมผู้เชี่ยวชาญของเราสามารถให้ข้อมูลโดยละเอียดเกี่ยวกับเครื่องจักรของเราและวิธีที่พวกเขาสามารถตอบสนองความต้องการของคุณได้ ติดต่อเราวันนี้เพื่อเริ่มการอภิปรายเกี่ยวกับข้อกำหนดการผลิตหลักของคุณ

การอ้างอิง

• "คู่มือเทคโนโลยี Foundry", John Wiley & Sons
• "การสร้างหลักในอุตสาหกรรมโรงหล่อ", Industrial Press Inc.
• "ระบบอัตโนมัติในกระบวนการก่อตั้ง", CRC Press
